R161984031 力士樂氣動夾持和制動元件
品牌：博世力士樂
名稱：氣動夾持和制動元件MBPS
部件號：R161984031
規格：20
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂氣動夾持和制動元件R161984031適用于所有滾珠導軌SNS
夾持和制動（彈簧力）
- 釋放壓力*小4.5bar
-*大工作壓力：8bar
-工作溫度范圍t：0-70℃
安裝說明
-保證鄰接結構有足夠的剛度
-必須使用潔凈并加油的氣體，指定過濾器芯孔徑25μm
-在調試前請閱讀安裝說明
·檢查前置密封件的密封唇邊是否均勻地圍繞在滾珠導軌周圍，如有必要，應對其進行調整。

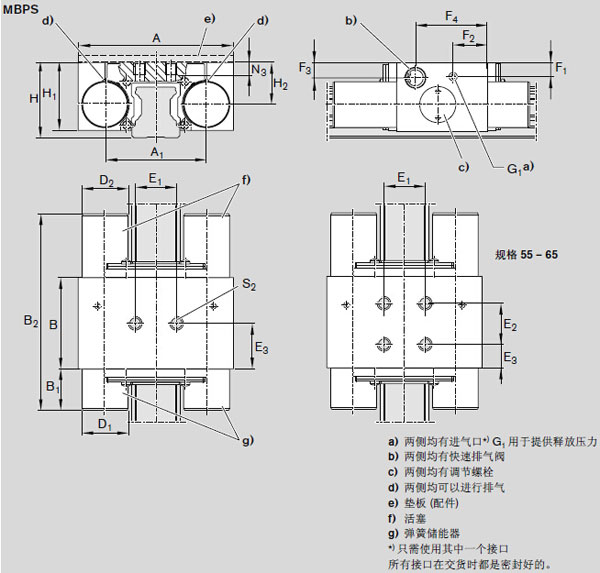

| A | 66 | |
| A1 | 45.7 | |
| B | 44 | |
| B1 | 19.0 | |
| B2 max | 94.5 | |
| D1 | 16 | |
| D2 |
18 |
|
| E1 | 20 | |
| E3 | 22.0 | |
| F1 | 5.5 | |
| F2 | 15.5 | |
| F3 | 6.0 | |
| F4 | 35.5 | |
| G1 | M5 | |
| H | 30 | |
| H12) | 25.8 | |
| H2 | 16.2 | |
| N3 | 8.6 | |
| S2 | M6 | |
| 夾持力彈簧儲能1) N | 750 | |
| 耗氣量 標準進氣口(dm3/行程) | 0.034 | |
| 重量 kg | 0.7 |
1)6 bar氣壓下彈簧儲能獲得的夾持力。試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)
2)高滾珠滑塊.H.(...高...)需要配墊板，需要請?jiān)儐?/span>
