滾珠滑塊

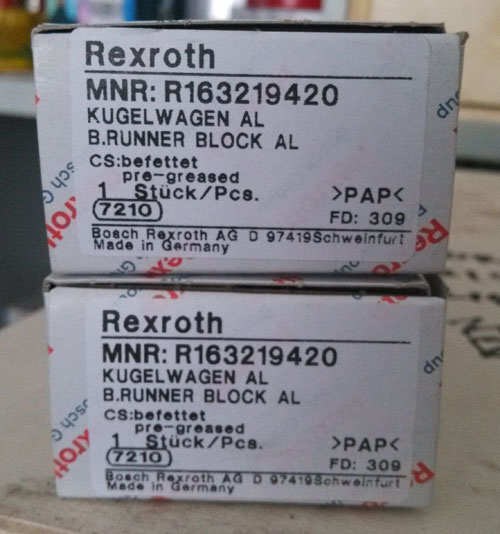

R163219420 滾珠滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

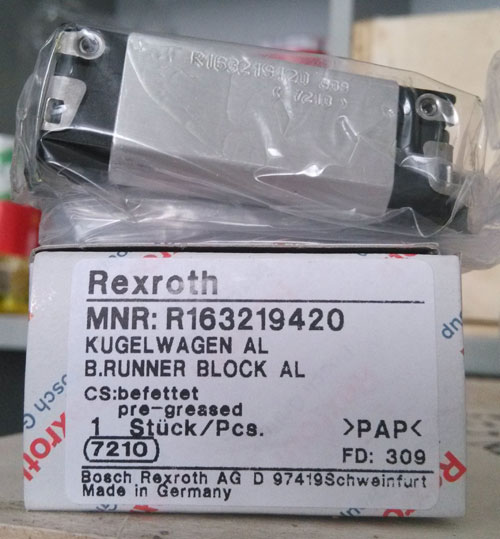

R163219420是窄型、標準長、標準高滑塊，帶標準密封，不帶滾珠鏈。
帶鋁制滾珠滑塊的力士樂滾珠導軌導向系統是專門為工業機器人和一般機械制造等需要緊湊的滾動體直線運動導向的行業而研制的。這種導向系統具有各種不同的精度等級，每一種都具有*高的承載能力，這些結構緊湊、低重量的導向系統有五種常用規格，在四個主載荷方向上都具有同樣的高額定載荷。
| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 26 | |
| E2 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 10.00 | |
| K2 | 11.60 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N3 | 6.0 | |
| N6±0.5 |
10.3 |
|
| S2 | M4 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C3) | 7 800 | |
| 額定載荷 C03) | 3 000 | |
| 額定轉矩 Mt3) | 74 | |
| 額定轉矩 Mt max3) | 29 | |
| 額定轉矩 ML3) | 40 | |
| 額定轉矩 ML max3) | 16 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
