滾珠滑塊

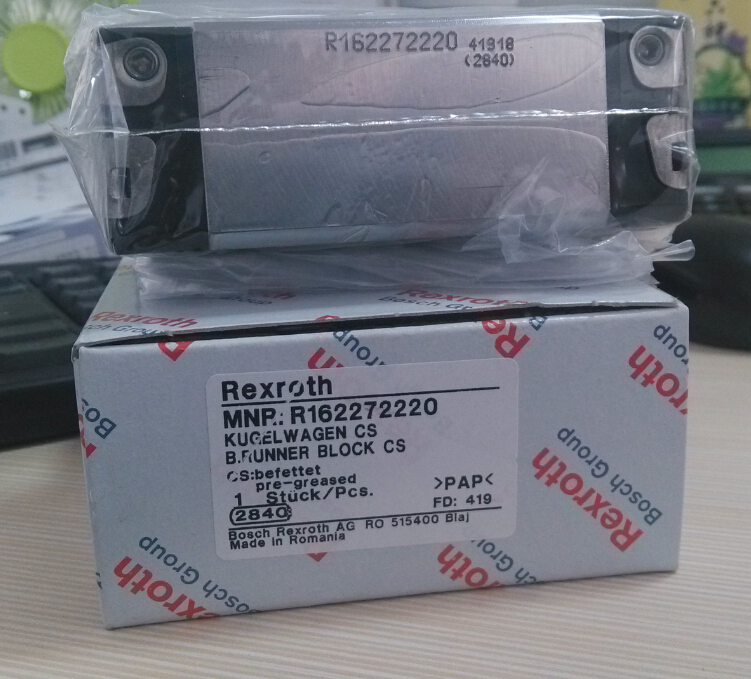

R162272220 直線滑塊
品 牌：博世力士樂
產品規格：30
預緊等級：C2（預緊8%C）
精度等級：P
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

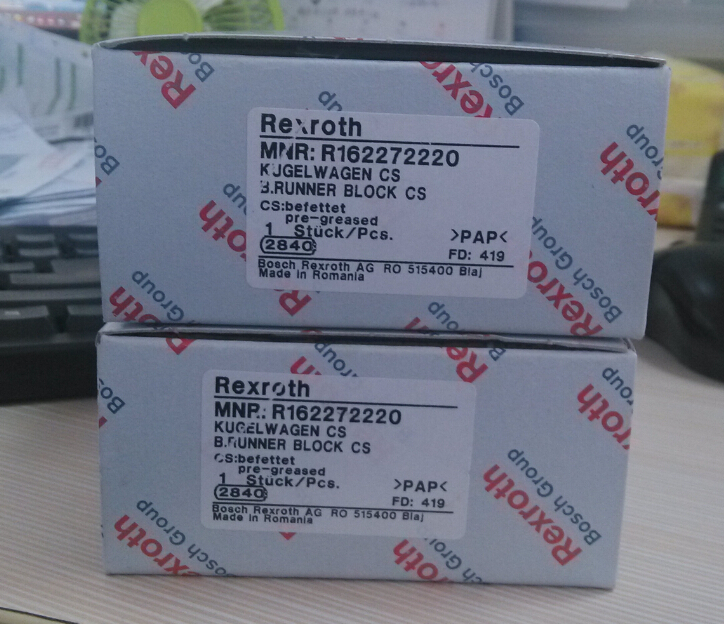

- 產品圖片
R162272220窄型、標準長、標準高滑塊，帶標準密封，不帶滾珠鏈。
導軌導向系統應該能夠承受來自各方向的載荷，因此，滾道和接觸點都要布置在一定的角度上，這個角度定義為壓角，壓角是工程中常用的名詞，他代表的是在標準ISO14728中定義的導軌導向系統的滾動伙伴的工程接觸角度。
| A | 60 | |
| A1 | 30 | |
| A2 | 28 | |
| A3 | 16.0 | |
| B | 97.7 | |
| B1 | 67.4 | |
| E1 | 40 | |
| E2 | 40 | |
| E8 | 48.40 | |
| E9 | 14.60 | |
| H | 42 | |
| H1 | 35.35 | |
| H21) | 28.55 | |
| H22) | 28.35 | |
| K1 | 20.00 | |
| K2 | 21.70 | |
| K3 | 6.05 | |
| K4 | 6.05 | |
| N3 | 12.0 | |
| N6±0.5 |
17.0 |
|
| S2 | M8 | |
| S5 | 9.0 | |
| S9 |
M3*5 |
|
| T | 80 | |
| V1 | 7.0 | |
| 重量 | 0.85 | |
| 額定載荷C3) | 31 700 | |
| 額定載荷 C03) | 41 300 | |
| 額定轉矩 Mt3) | 540 | |
| 額定轉矩 Mto3) | 720 | |
| 額定轉矩 ML3) | 290 | |
| 額定轉矩 ML03) | 380 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
